MACsheet BENDとは?


シュミレーションで曲げ不良を解消してしまい段取り時間を大幅に短縮することを実現できるようになりました。
ペンディングシュミレーションソフトは曲げ工程を効率よく進めていくために使用する金型の組み合わせ・曲げの順番・干渉せずに曲げが実行できるかを事前に確認するためのものです。
NCデータの作成まで行うことができます。
2D展開図(曲げ情報付き)3D板金モデルをインポートし曲げ加工の可否、使用金型及び曲げ順を自動検索し使用加工機の曲げVRシュミレーションが可能です。 また、ブランク加工前に曲げシュミレーションを実施する事により曲げ工程で確実に加工出来る展開図作成を可能にします。

2D・3D CADファイルの活用


■3D IGES/STEPファイルの読み込み■
【3Dモデルの展開】
3D ISESやSTEPフォーマットのパーツファイルを読み込み展開します。
パーツを開くと、MBENDは3D形状を分析し、曲げ補正テーブルなどの定義パラメータに従って展開します。

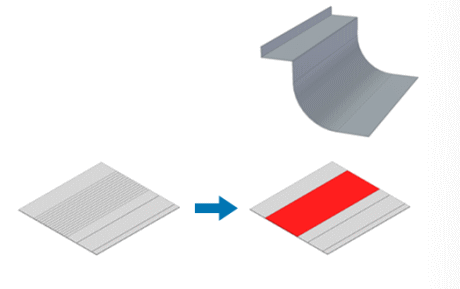

■3DモデルのR形状への対応■
【R曲げ⇔送り曲げ】
R形状の3Dモデルを取り込んだ際に、R曲げと送り曲げの切り替えが可能です。
分割方法も複数の種類から選択できます。

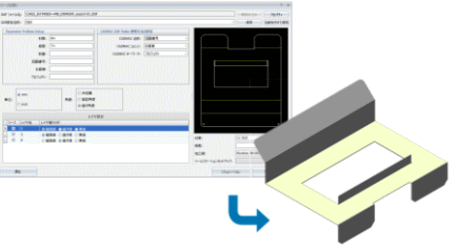

■2Dデータ(DXF)対応■ 【DXFの自動立体化】
CADMACR-NEX、MACsheet SEG5から出力されたDXFから曲げ情報を読み取り、自動で立体化。MACsheet BENDでシミュレーションが可能になります。


■3D部品データを簡単受け取り■

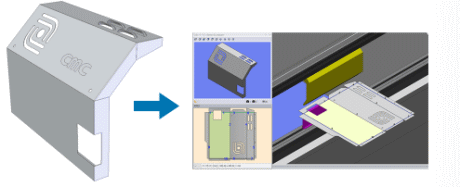

【CAD Link】
3DデザインCAD※にあるMBエクスポートアイコンをクリックするだけで3DデザインCADからシームレスに3D部品データの受け取りが可能です。

パーツファイル作成

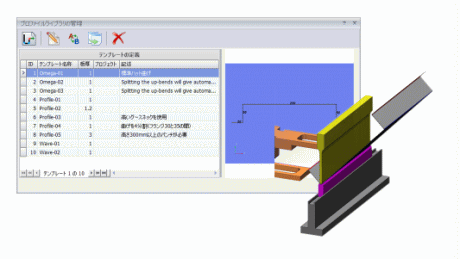

■断面形状の登録で作業効率向上■
【プロファイルライブラリー】
よく使用する断面形状を登録し、パーツファイルの作成ができます。
3Dモデルや展開データが無くても曲げデータの作成が可能です。

曲げシミュレーション


■効率的な金型選択を実現■

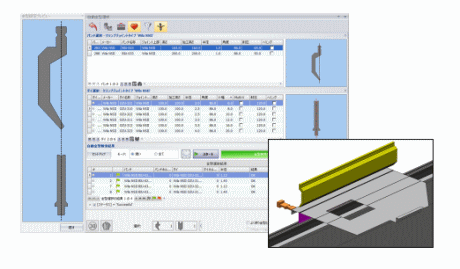

【自動金型・曲げ順検索】
干渉を考慮した金型形状はもちろん、V幅/曲げR/耐圧も考慮し、金型を自動で検索します。
よく使う金型をお気に入り登録することで検索時間の短縮も可能です。


■独自のルールで曲げ順検索■

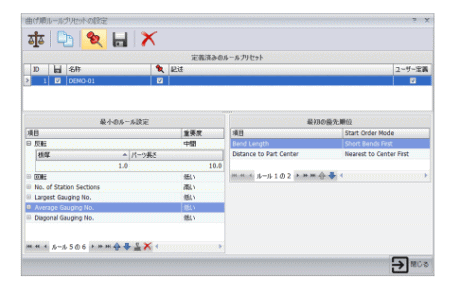

【曲げ順プリセットルール設定】
曲げ順を検索するときに、独自のルールを指定できます。
反転の回数、ステーションの数、突き当て箇所など詳細設定が可能です。

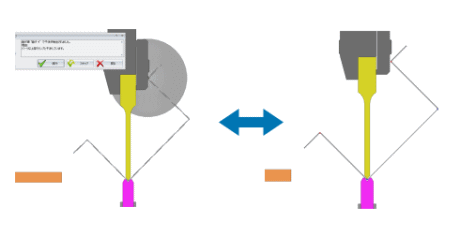

■事前シミュレーションで曲げ不良を削減■ 【3Dシミュレーション】 パーツと金型・中間板・加工機との干渉、スプリングバックを考慮した追い込み時の干渉をチェックします。 また、次工程へのハンドリングシミュレーションも確認することが可能です。

自動処理

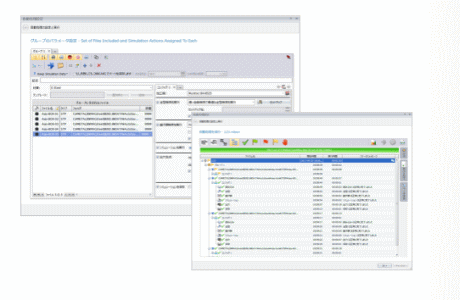

■作業時間を大幅に短縮■ 【自動処理(バッチ処理)】 複数部品データに対し干渉を考慮しながら金型検索と曲げ順検索を行い加工機用のデータ出力まで自動で行うことができます。

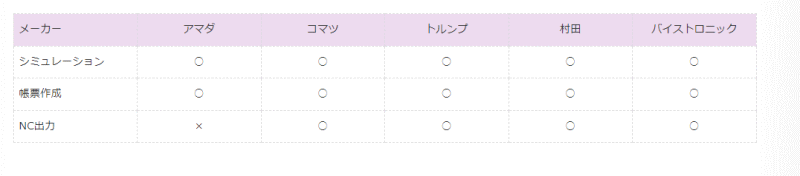

対応メーカー


※対応可能機種はお問い合せください。

動作環境

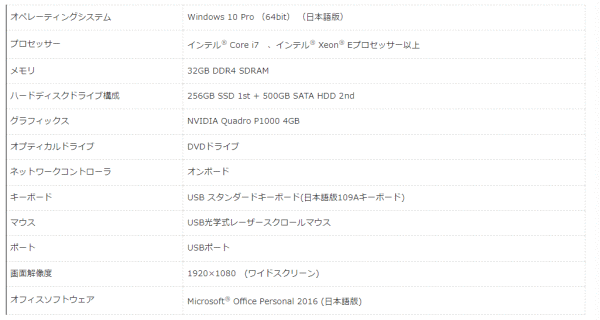

■MACsheetシリーズ ハードウエア要件(推奨環境)■
